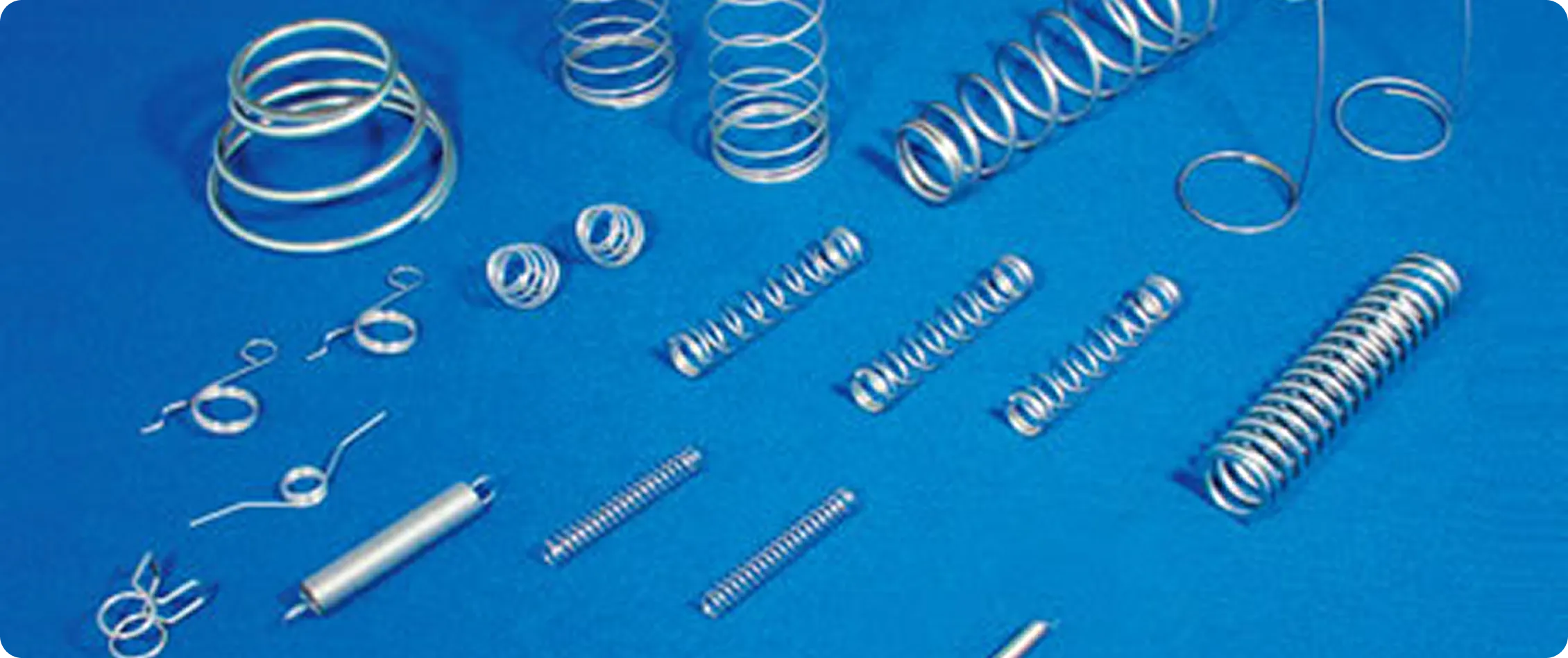

ばね用ステンレス鋼線
強度と耐食性を兼ね備えたオーステナイト系を主流とし多様化する市場に応えたステンレス鋼線を製造いたします。
ニッケル皮膜を施した「エクセル™-D」は高度なコイリング性のニーズを満たす適度な材料として好評を得ています。
使用に際しては、加工・用途に応じてもっともふさわしい材料を提供させていただきます。
ステンレス鋼線
ニッケル皮膜を施した「エクセル™-D」は高度なコイリング性のニーズを満たす適度な材料として好評を得ています。
使用に際しては、加工・用途に応じてもっともふさわしい材料を提供させていただきます。
ステンレス鋼線
| 鋼種名 | 組 成 | 性質と用途 | |
|---|---|---|---|
| 当社規格 | JIS | ||
| SUS304 | SUS304 | 18Cr-8Ni | ステンレス鋼・耐熱鋼として最も汎用性の高い万能鋼種です。 |
| SUS316 | SUS316 | 18Cr-12Ni-2Mo | 304にモリブデンを添加することで、耐孔性、対孔食性に優れ、加工後の磁性が少なく、高温強度もあります。 |
| SUS316N | SUS316N | 18Cr-12Ni-2Mo-N | 316に窒素を添加することで、延性低下を抑え強度を高めました。優れた耐食性と高温強度をもつばね製造が可能です。 |
ばね加工の際の焼き付き防止や形状、荷重のばらつき抑制のため適正な表面処理を行います。
※フォーミング用に適した皮膜も対応できます。
| 皮膜種類 | 皮膜記号 | 適用線径（mm） | 特 長 |
|---|---|---|---|
| ニッケル皮膜【エクセル™-D】 | NC-S | 0.45～4.0 | ドライタイプの精密ばね用鋼線で、均一な潤滑性能を持ち、コイリング用として最適です。 |
| 水溶性樹脂皮膜 | CB | 0.45～2.0 | 水溶性樹脂皮膜を使用したばね用コイリング材です。ニッケルメッキを嫌う用途に適します。 |
1.均一な潤滑薄膜が自己より高磨きを防止し、ニッケルコーティングで焼き付きを防止。優れた表面性が加工性を高めます。
2.コイル内・コイル間変動の減少と鮫鱗せのせ管理で、安定した作業性と高い生産性を提供します。
3.厳密なダイス管理とミクロンオーダーの製品管理を行い、お客様のニーズに高精度でお応えします。

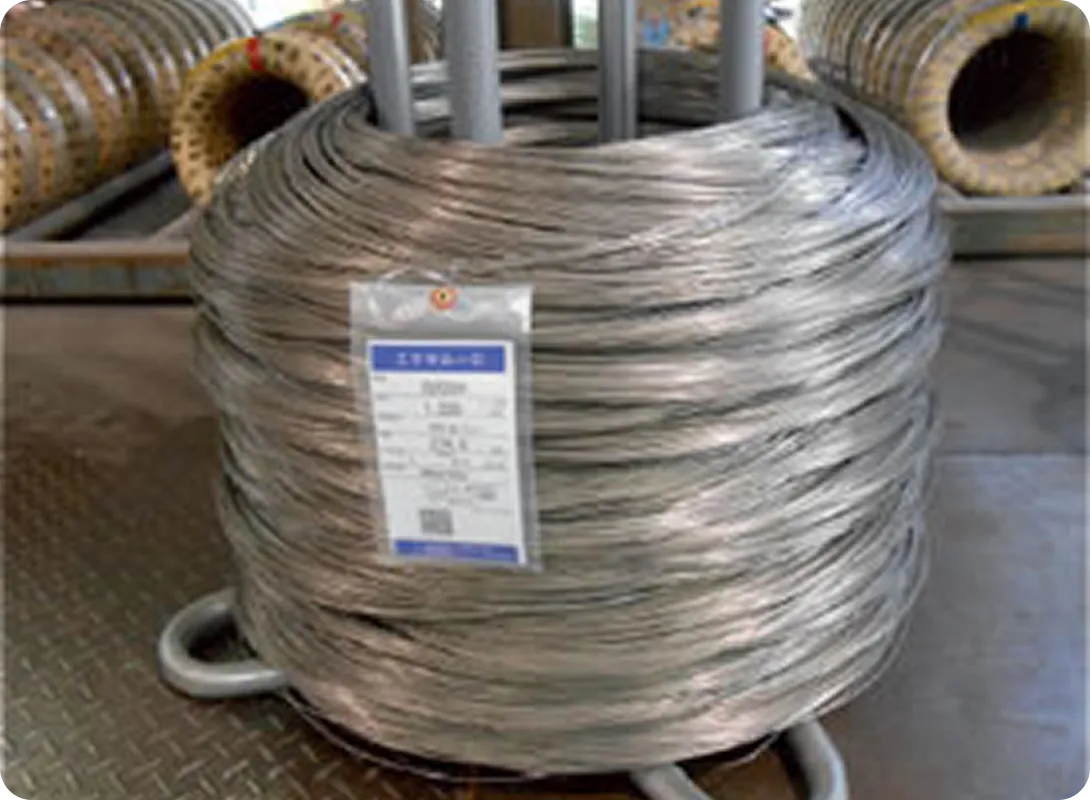

ニッケル皮膜品【エクセル™-D】

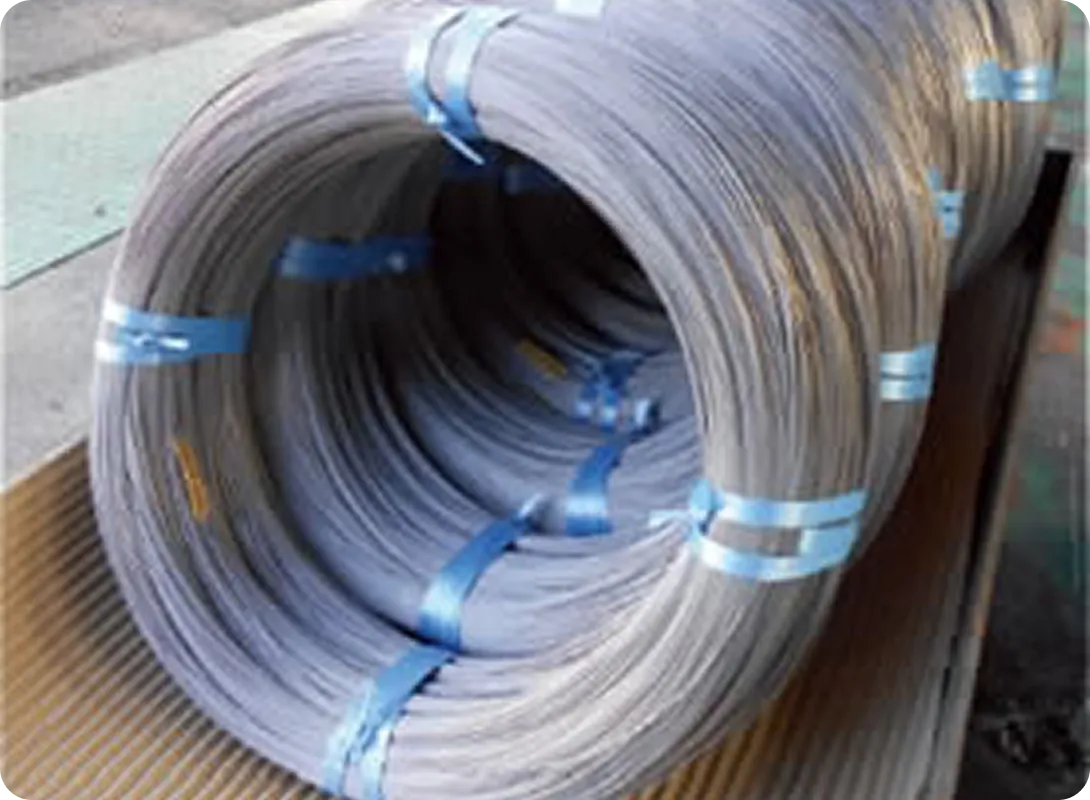

水溶性樹脂皮膜品
| 線径（mm） | 線径許容差（mm） | 引張強さ（N/mm2） | コイル荷重 | ギャラリー(リー)ル荷重 | |
|---|---|---|---|---|---|
| A種（WPA） | B種（WPB） | 線取径（mm） | |||
| 0.20 | +0、-0.005 | - | 2150～2400 | - | 5kgリール |
| 0.26 | +0、-0.008 | - | 2050～2300 | - | 5kgリール |
| 0.29 | +0、-0.008 | - | 2050～2300 | - | 5kgリール |
| 0.32 | +0、-0.008 | - | 2050～2300 | - | 5kgリール |
| 0.35 | +0、-0.008 | - | 2050～2300 | - | 5kgリール |
| 0.40 | +0、-0.008 | - | 2050～2300 | - | 5kgリール |
| 0.45 | +0、-0.010 | 1600～1850 | 1950～2200 | 300（12インチ） | - |
| 0.50 | +0、-0.010 | 1600～1850 | 1950～2200 | 300（12インチ） | - |
| 0.55 | +0、-0.010 | 1600～1850 | 1950～2200 | 300（12インチ） | - |
| 0.60 | +0、-0.010 | 1600～1850 | 1950～2200 | 300（12インチ） | - |
| 0.65 | +0、-0.010 | 1530～1780 | 1850～2100 | 300（12インチ） | - |
| 0.70 | +0、-0.010 | 1530～1780 | 1850～2100 | 300（12インチ） 400（16インチ） |
- |
| 0.80 | +0、-0.010 | 1530～1780 | 1850～2100 | 400（16インチ） | - |
| 0.90 | +0、-0.015 | 1530～1780 | 1850～2100 | 400（16インチ） | - |
| 1.00 | +0、-0.015 | 1530～1780 | 1850～2100 | 400（16インチ） | - |
| 1.10 | +0、-0.015 | 1450～1700 | 1750～2000 | 400（16インチ） | - |
| 1.20 | +0、-0.015 | 1450～1700 | 1750～2000 | 400（16インチ） | 400（16インチ） |
| 1.40 | +0、-0.015 | 1450～1700 | 1750～2000 | 450（18インチ） 550（22インチ） |
450（18インチ） |
| 1.60 | +0、-0.015 | 1450～1700 | 1750～2000 | 450（18インチ） 550（22インチ） |
450（18インチ） 550（22インチ） |
| 1.80 | +0、-0.020 | 1400～1650 | 1650～1900 | 450（18インチ） 550（22インチ） |
550（22インチ） |
| 2.00 | +0、-0.020 | 1400～1650 | 1650～1900 | 600（24インチ） | 600（24インチ） |
| 2.30 | +0、-0.020 | 1320～1570 | 1550～1800 | 600（24インチ） | 600（24インチ） |
| 2.60 | +0、-0.020 | 1320～1570 | 1550～1800 | 600（24インチ） | 600（24インチ） |
| 2.90 | +0、-0.020 | 1230～1480 | 1450～1700 | 600（24インチ） | 600（24インチ） |
| 3.20 | +0、-0.020 | 1230～1480 | 1450～1700 | 600（24インチ） | 600（24インチ） |
| 3.50 | +0、-0.025 | 1230～1480 | 1450～1700 | 600（24インチ） | 600（24インチ） |
| 4.00 | +0、-0.025 | 1230～1480 | 1450～1700 | 600（24インチ） | 600（24インチ） |
このホームページに記載された数値、写真、評価等の情報は、弊社製品の一般的な特性や性能を説明するための参考情報であり、保証を意味するものではありません。またオームページに記載の情報は今後、予告なしに変更される場合がありますので、最新版については営業窓口までお問い合わせください。
【産業機械】 ロボットのコントロールケーブル
【その他】 シャンプーのポンプばね、ボールペン、ライター、洗濯ばさみ等
