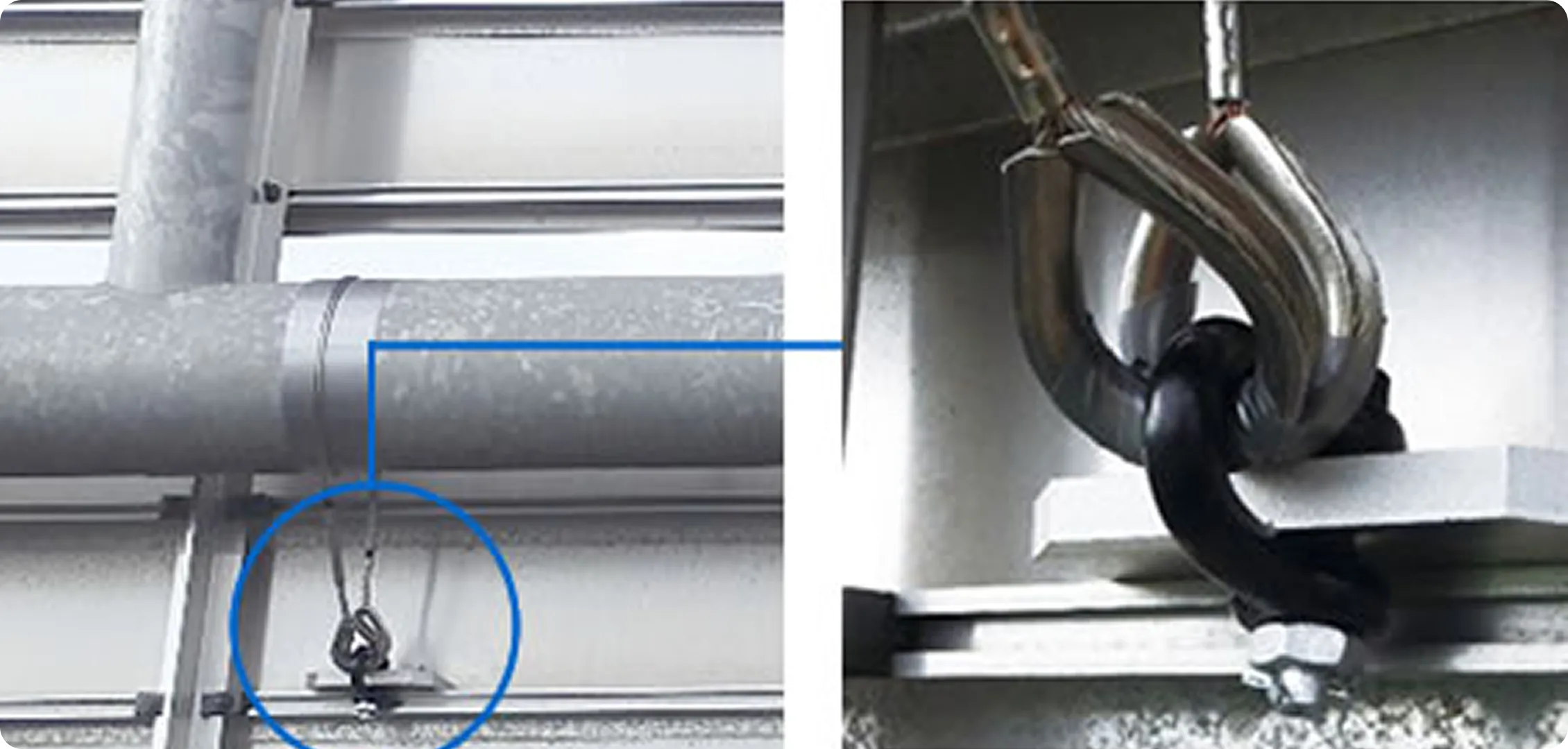

道路付帯物落下防止用ワイヤロープ
現場条件等にあった端末加工が可能
ハイライト説明
落下防止製品
ハイライト説明
落下防止製品
シンコークランプ、シンコーエンドクランプ、ワイヤグリップ、スクラムクランプなどの端末を揃えています。
現場で切断加工が可能なφ16mm以下の構造用ステンレス鋼ワイヤーロープ用に各種ハンドプレス機を提供。この現地圧着シンコークランプは（株）高速道路総合技術研究所（NEXCO総研）様の承認をいただいています。
当社独自のアイ圧縮止め加工法で、定着効率が高く、安全で使いやすい。工場圧着型と現場圧着型があります。

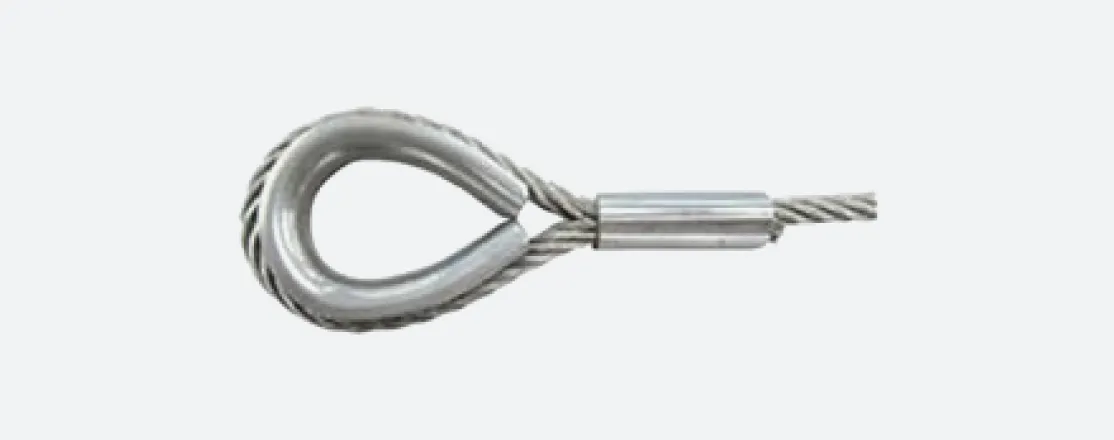

定着効率95%以上、専用プレス機により、工場で圧着加工を行っています。

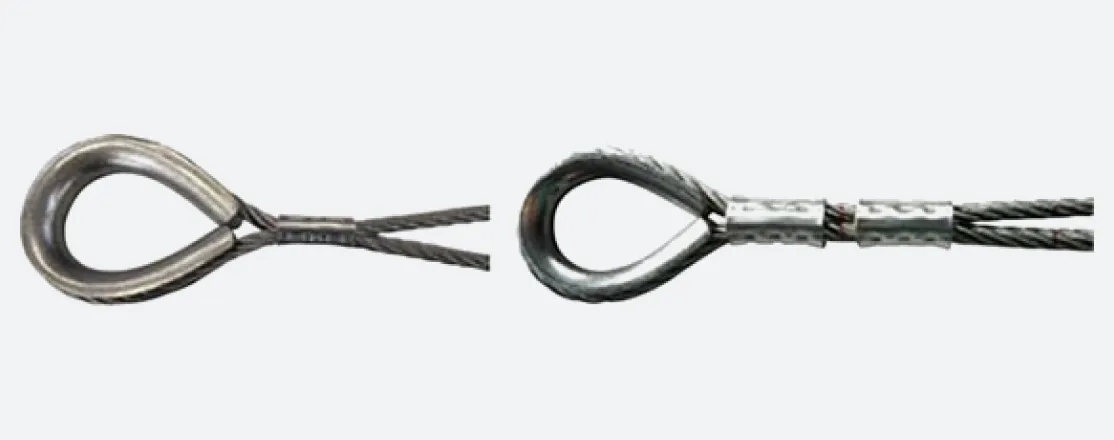

定着効率95%以上（φ6.3mm以下）、90%以上（φ8mm以上）、ロープ径φ16mm以下の構造用ステンレス鋼ワイヤロープは、現場での圧着加工も可能です。

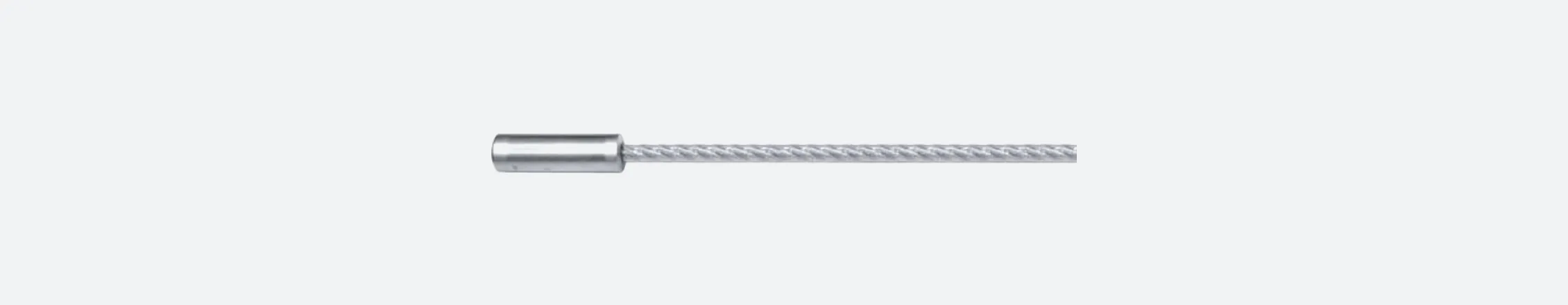

エンドストッパーは定着効率が高く、形状が非常にコンパクトです。また、現場での組立工数が少なく施工性に優れています。
定着効率：100%以上
ネジエンドは、現場で効果的なワイヤロープの端末加工と、90%以上（※1）の高い定着効率を実現しています。

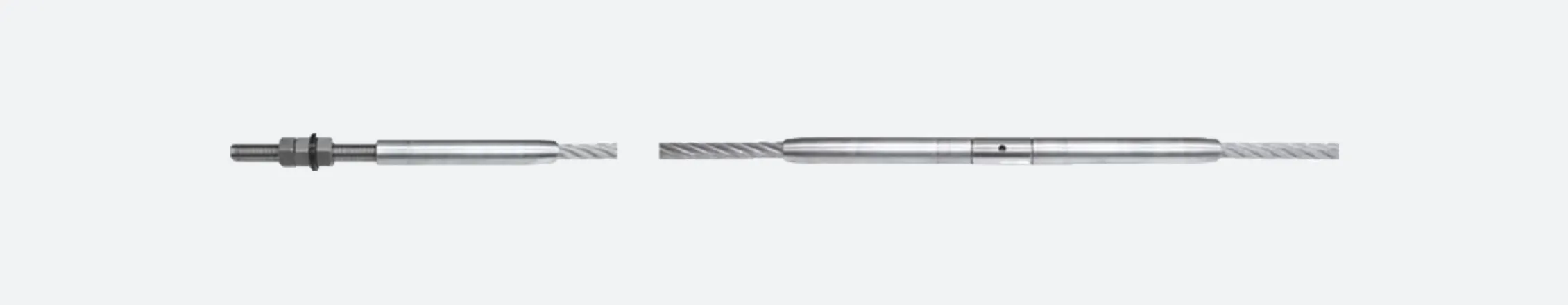

スクラムクランプは、定着効率が高く形状がスマートで、かつ端末状を自由に加工できます。エンドクランプには、ネジエンド、フォーク（ジョー）エンドなどがあり、ネジエンドはターンバックルとも接続可能です。定着効率：100%以上
NETIS登録(VE評価)されています。

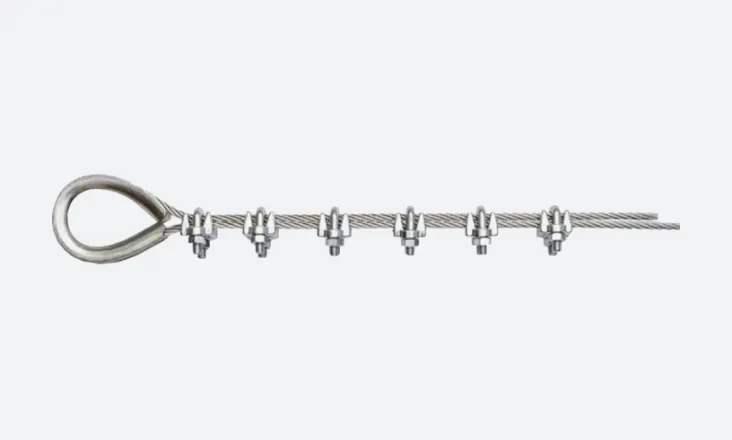

定着効率：80～85%ワイヤグリップによる定着は、ワイヤロープの一端を折り曲げ、それをロープ本体にグリップで止める方法です。

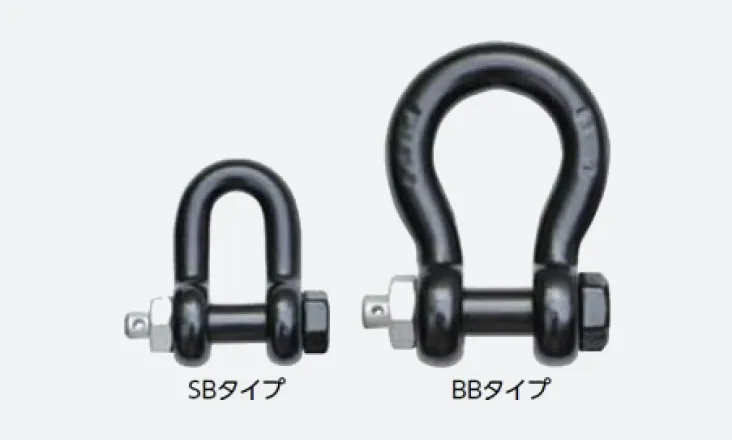

シャックルにはSBタイプとBBタイプがあります。

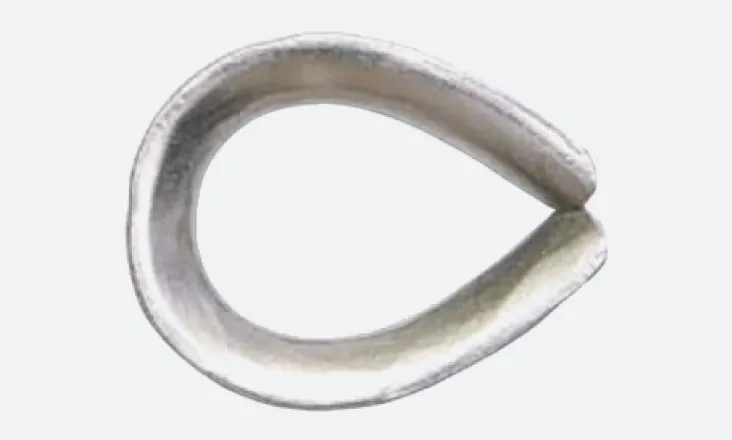

ワイヤロープの先端をアイ加工して使用する場合、アイ部分に入れることによりワイヤの摩耗を防止する保護金具です。
φ16mm以下の構造用ステンレス鋼ワイヤロープは、現場で切断していただいた後で端末加工を行うことが可能です。当社では手動式、手動油圧式、電動油圧式の現場圧着ハンドプレス機をご用意しておりますので、現場の状況に応じたハンドプレス機を選択・使用することによって、現場でのシンコークランプ加工（現地圧着シンコークランプ）を効果的に行うことができます。なお、現地圧着シンコークランプは、（株）高速道路総合技術研究所（NEXCO総研）様の承認をいただいています。

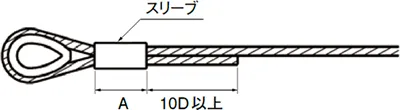

| 寸法 | ロープ径 ※1 φD（mm） |
スリーブ長 ※3 A（mm） |
定着効率 % |
|---|---|---|---|
|
2 | 20 | 95以上 |
| 3 | 20 | ||
| 4 | 20 | ||
| 6.3 | 28 | ||
| 8 ※2 | 37 | 90以上 | |
|
9 | 42 | |
| 10 | 46 | ||
| 11.2 | 50 | ||
| 12.5 | 57 | ||
| 14 | 64 | ||
| 16 | 74 |
※1.ロープ径φ8～φ16は、構造用ステンレス鋼ワイヤロープ（JIS G 3550 7×19）とし、ロープ径φ2～φ6.3は、JIS G 3550 7×19に倣い規定したメーカー規格による。

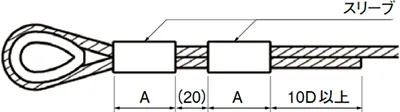

※2.スリーブを2個取り付けた場合、定着効率95%以上。
※3.参考値。スリーブの材質はステンレスとする。
| ハンディー型 | 油圧ヘッド分離型 | ||
|---|---|---|---|
|
|
ヘッド
|
油圧ポンプ
|
| 寸法：326×285×75 重量：3.3kg 電源：バッテリパック |
寸法：425×315×90 重量：7.6kg 電源：バッテリパック |
全長：286mm 重量：4.5kg |
寸法：306×205×393 重量：14kg 電源：AC100V |
| 適用ロープ径：φ2～φ6.3 | 適用ロープ径：φ8～φ16 | 適用ロープ径：φ8～φ12.5、φ16 | |
