遮音壁落下防止装置
自動車事故の二次災害を未然に防ぐ安全装置
ハイライト説明
落下防止製品
ハイライト説明
落下防止製品
端末金具の締結部はワイヤロープの規格破断荷重の100%以上を保証します。
ワイヤロープは被覆仕様(ナイロン12) も対応しており、耐候性・耐食性に優れています。
エンドストッパー式遮音板防止索は、現場での組み立て工数が少なく施工性に優れています。

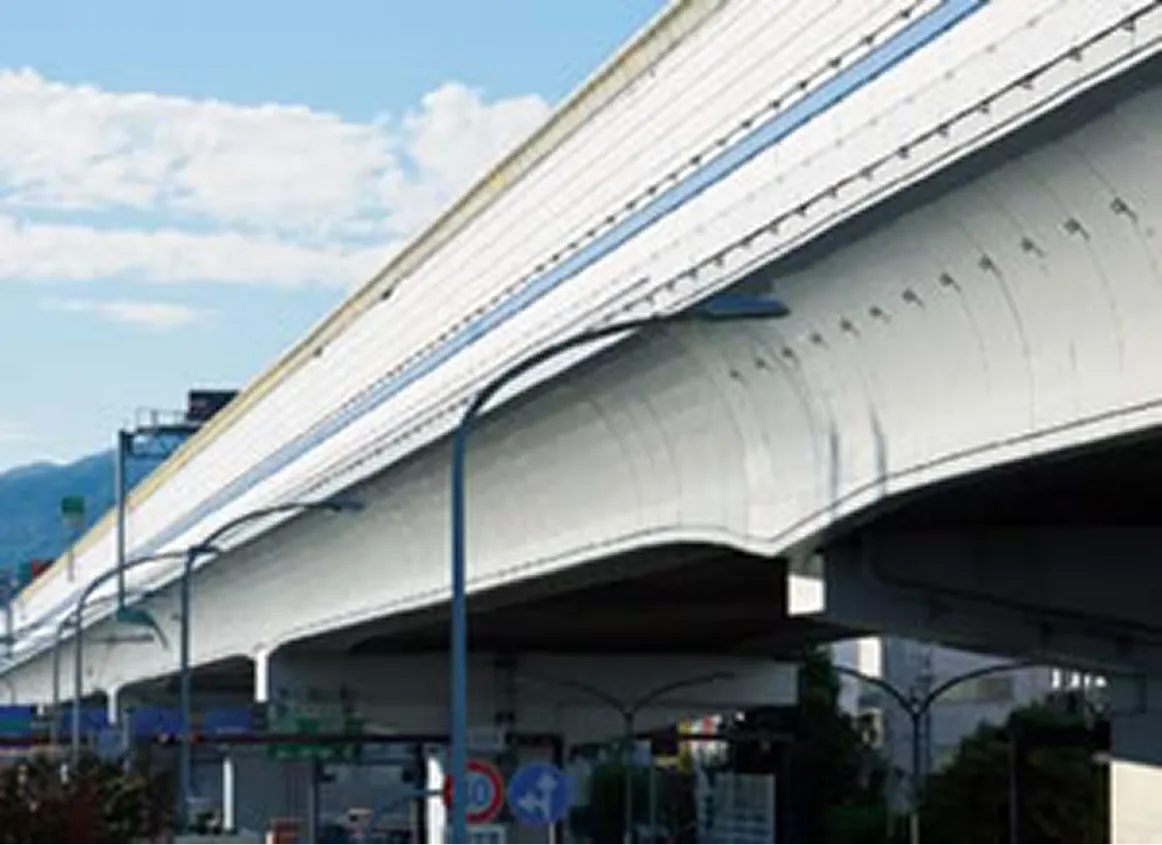

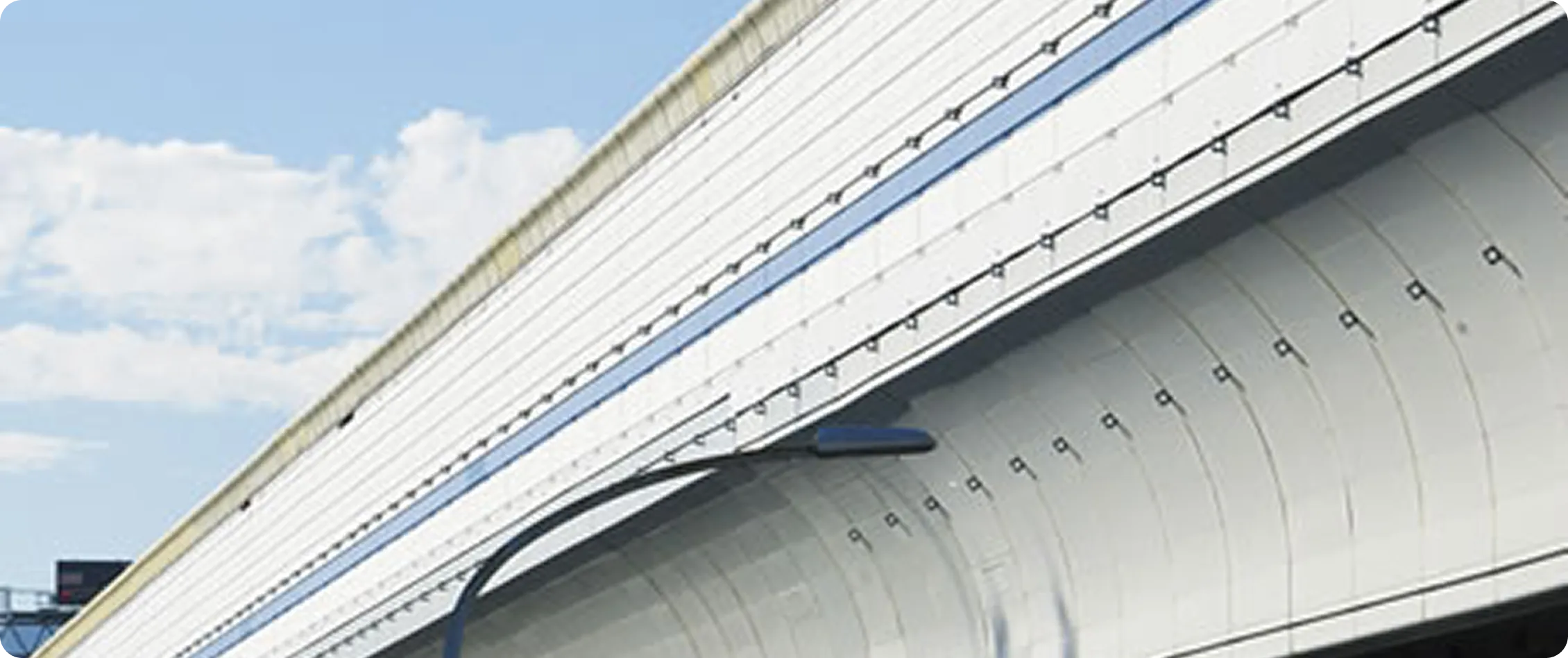

高速道路に設置された遮音壁が万一自動車事故などにより破損されたとき、遮音壁が高架下の一般道路や鉄道または民家などに落下することによって発生する2次災害を未然に防ぐために、ワイヤロープを使用して遮音壁が落下しないように工夫された安全装置です。

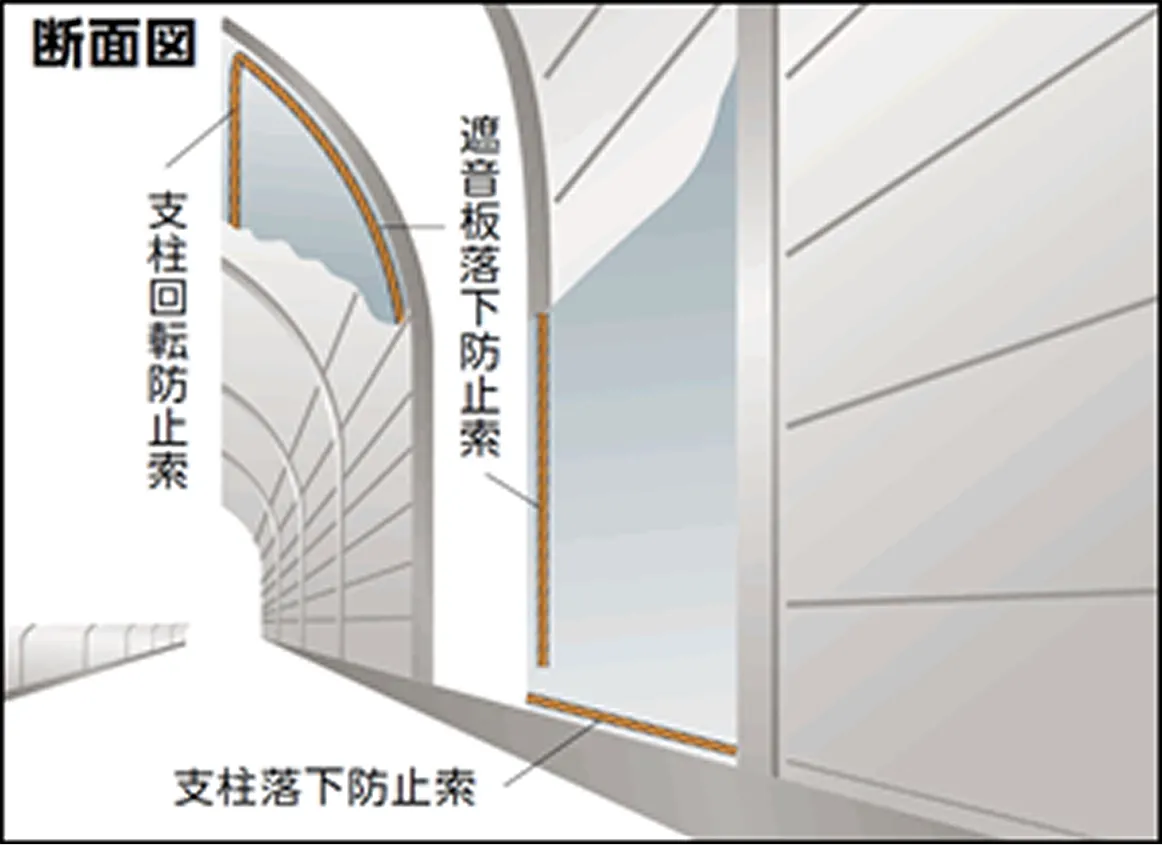

この装置は (1) 遮音板落下防止索(2) 支柱落下防止索(3) 支柱回転防止索の組み合わせで出来ています。
4m余長に関してはカセット方式を開発し、現場での施工性をよくしています(原則として亜鉛めっきワイヤロープに適用)。

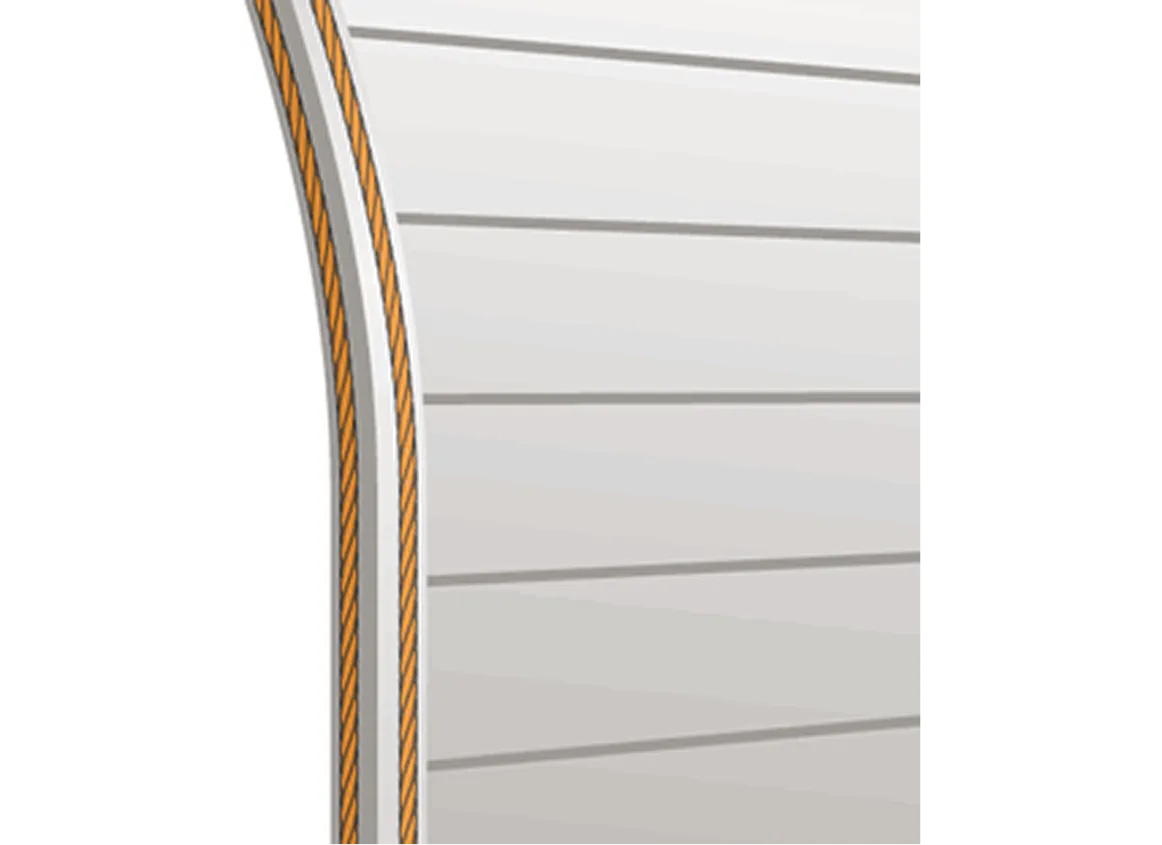

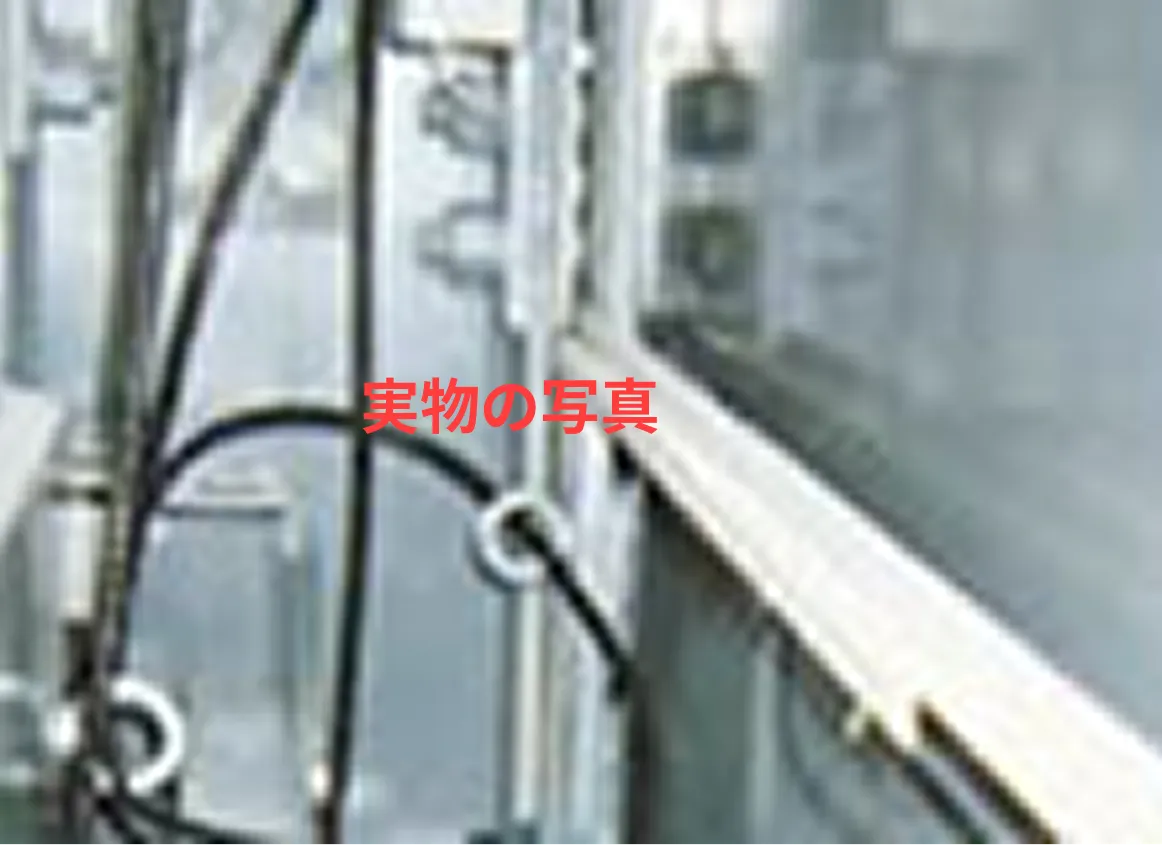

1. ワイヤロープには自動車などの衝突による衝撃荷重が作用しないように十分な余長を設けるものとする。
2. ワイヤロープに作用する力は、遮音板が支柱から外れた後の遮音板の落下による衝撃荷重とする。
3. 落下距離は一般道路等の建築限界を侵さないものとする。

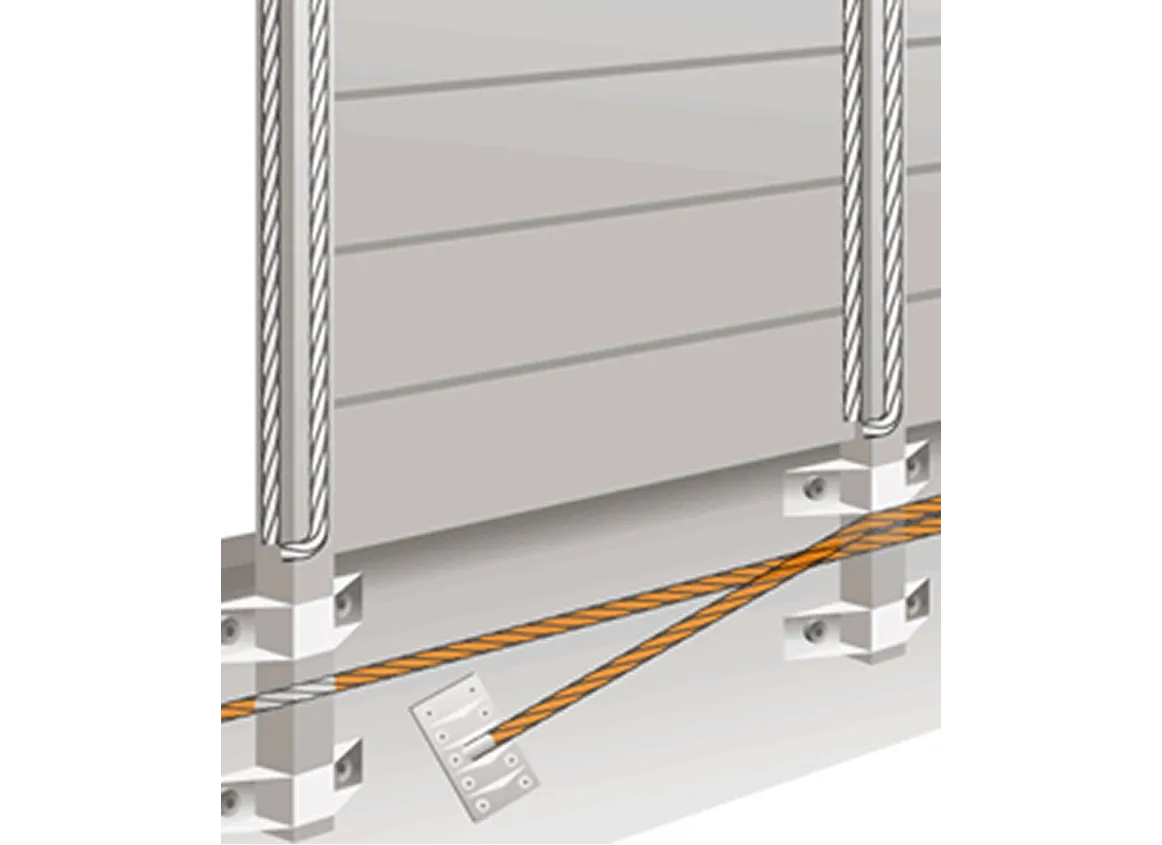

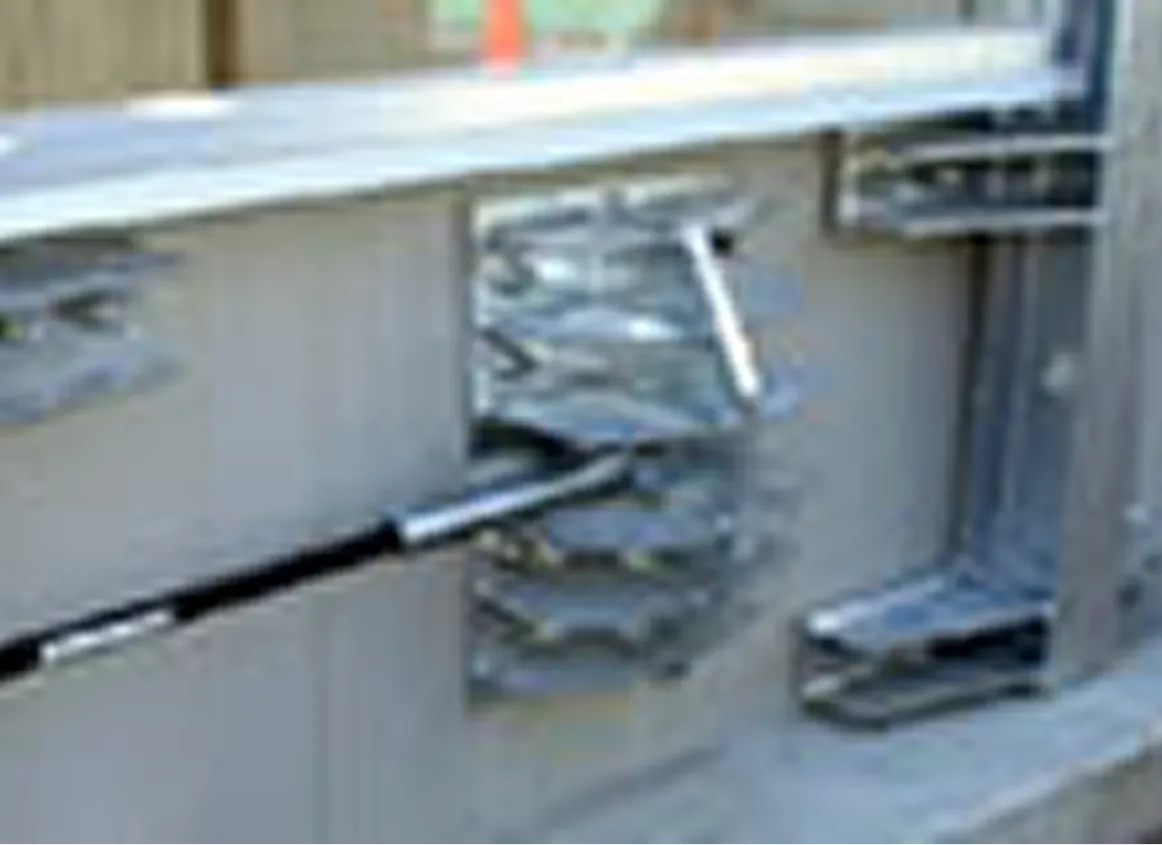

1. ワイヤロープには自動車などの衝突による衝撃荷重が作用しないように余長を設けるものとする。
2. ワイヤロープに作用する力は、支柱のアンカーボルトが高欄より外れた後の支柱および遮音板の落下による衝撃荷重とする。
3. 落下距離は一般道路等の建築限界を侵さないものとする。

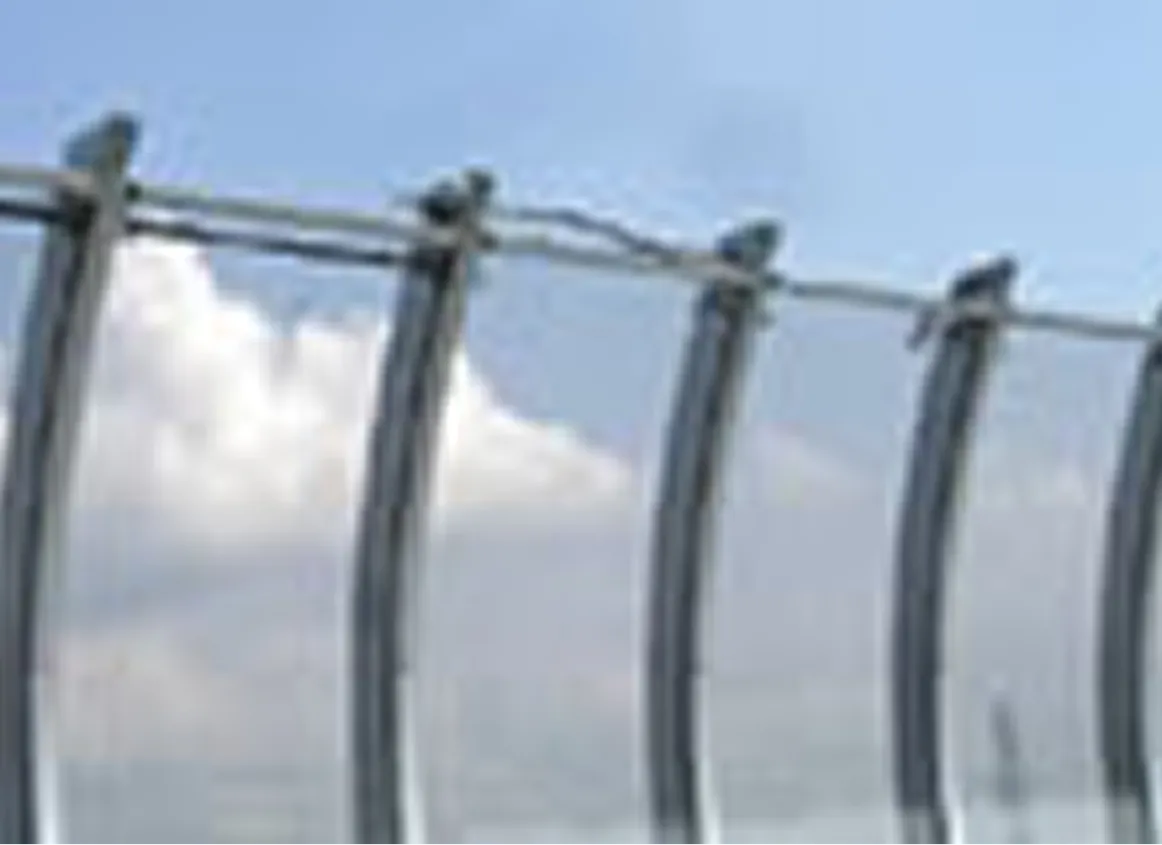

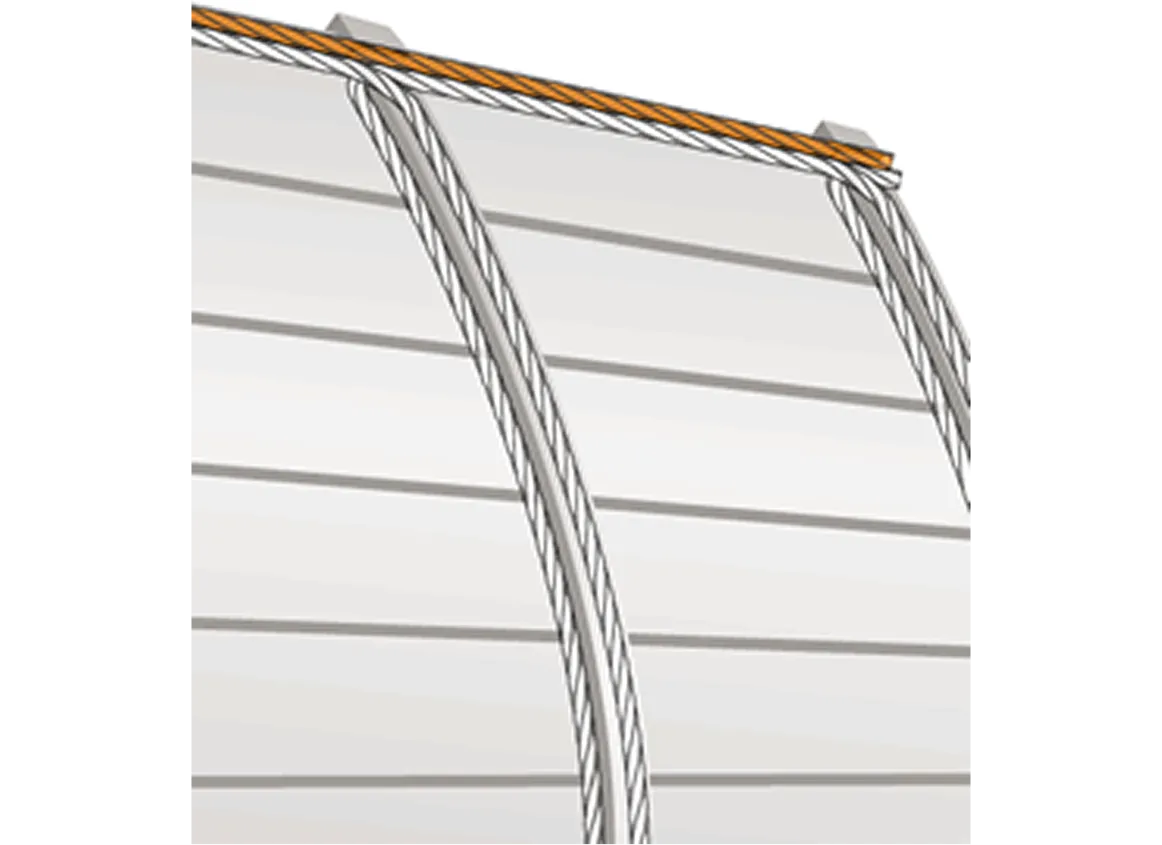

1. 支柱および遮音板の落下の際に支柱回転防止索に衝撃荷重がかからないように余長を設定する。
2. ワイヤロープに作用する力は、支柱下部を回転軸として支柱が回転することにより生じる衝撃荷重とする。
3. ワイヤロープには自動車などの衝突による衝撃荷重が作用しないように余長を設けるものとする。
