亜鉛めっきマルチケーブル、アンボンドマルチケーブル
多重防錆加工を施したセミプレファブマルチケーブル
現場での省力化とコストダウンに真価を発揮するセミプレファブマルチケーブルです。

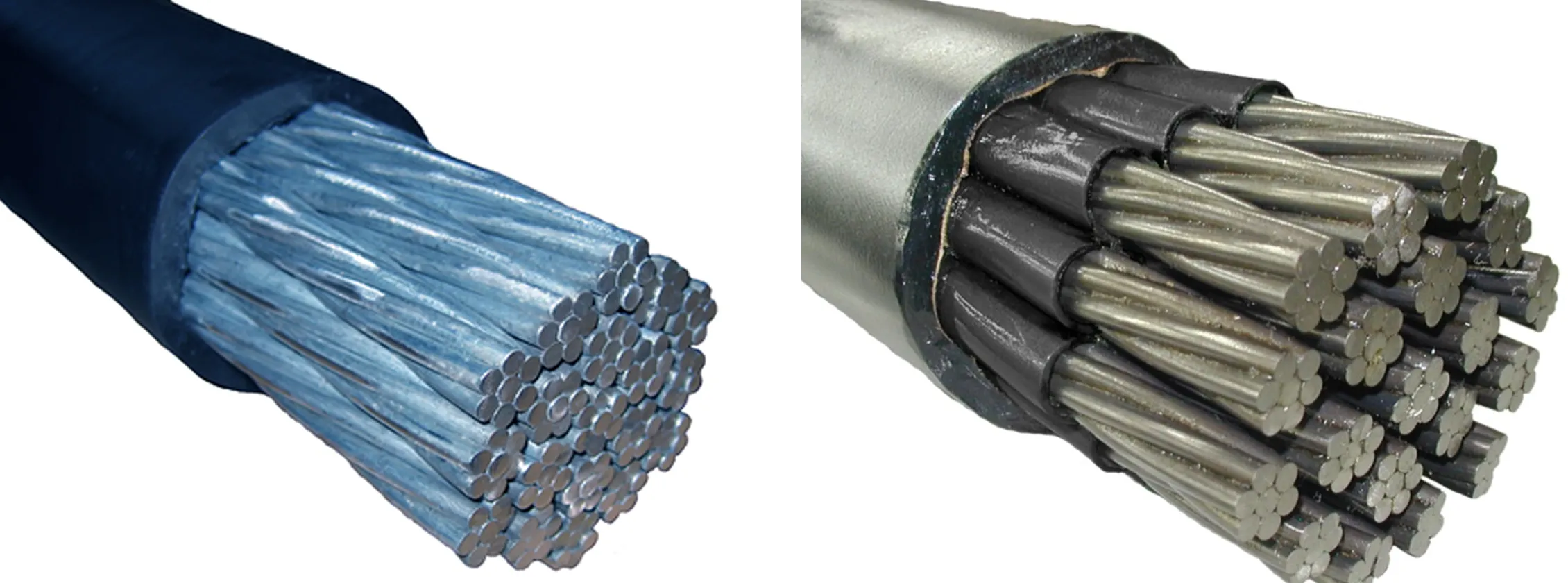

亜鉛めっきマルチは亜鉛めっき＋一括高密度PR被覆、アンボンドマルチはアンボンドグリース＋
個別高密度PR被覆＋一括高密度PR被覆が施されています。
PC鋼材
現場での省力化とコストダウンに真価を発揮するセミプレファブマルチケーブルです。
亜鉛めっきマルチは亜鉛めっき＋一括高密度PR被覆、アンボンドマルチはアンボンドグリース＋
個別高密度PR被覆＋一括高密度PR被覆が施されています。
PC鋼材
登録番号: TH-130003-VR 『工場製作型多重防錆PCケーブル』 (掲載期間終了)
あらかじめ一括PE被覆を行っているため、現場でのシース管配置、全長グラウト注入作業が不要となるため施工性に優れます。
厳しい品質管理のもと工場で製作されるため、安定した品質で供給します。
高密度ポリエチレン一括被覆で一体化しており、取り扱い性に優れます。
| ケーブルタイプ | 7S15.2 | 12S15.2 | 19S15.2 | 27S15.2 |
|---|---|---|---|---|

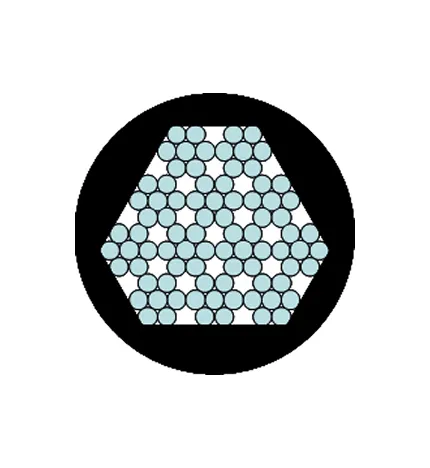

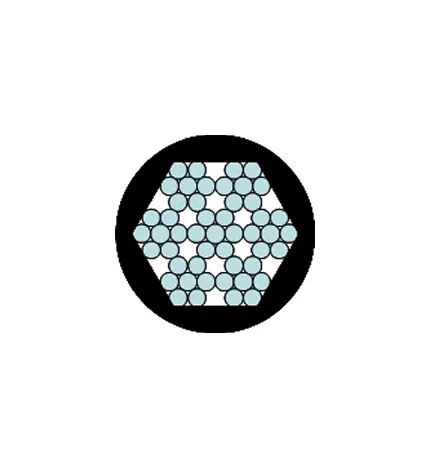

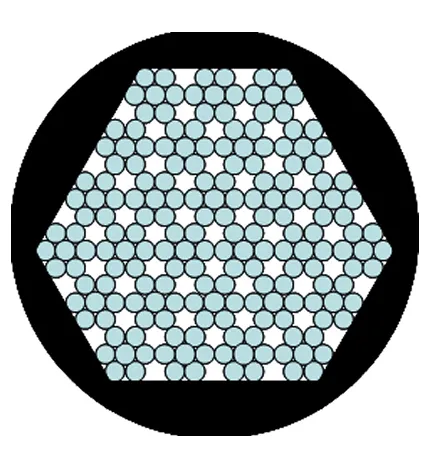

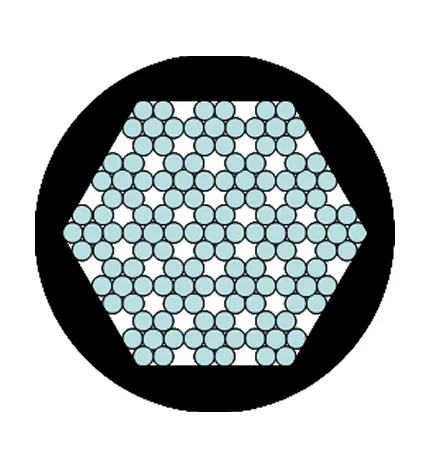

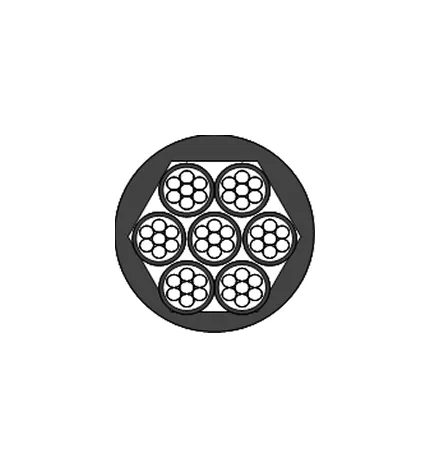

| ケーブル構成と断面 |
|
|
|
|
| ケーブル被覆外径 (mm) | 60 | 75 | 90 | 110 |
| 最小被覆厚さ (mm) | 6.6 | 6.0 | 6.0 | 8.0 |
| 規格破断荷重 (kN) | 1,827 | 3,132 | 4,959 | 7,047 |
| 規格降伏荷重 (kN) | 1,554 | 2,664 | 4,218 | 5,994 |
| 鋼材断面積 (mm²) | 970.9 | 1,664.4 | 2,635.3 | 3,744.9 |
| ケーブル単位質量 (kg/m) | 9.5 | 15.5 | 24.5 | 35.0 |
| 被覆の材質 | 高密度ポリエチレン | |||
| 被覆色 | 黒 | |||
※上記以外のケーブル構成の製作も可能です。
| ケーブルタイプ | 7S15.2 | 12S15.2 | 19S15.2 | 27S15.2 |
|---|---|---|---|---|

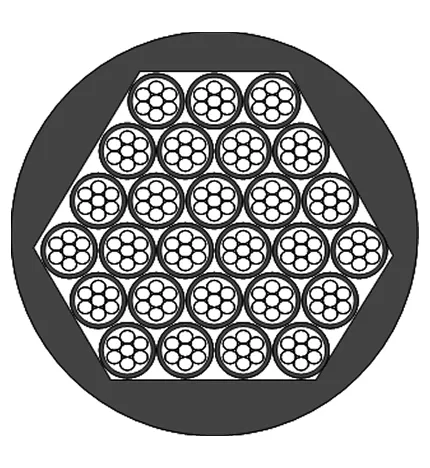

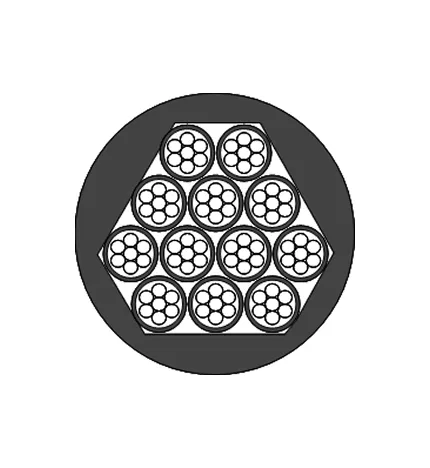

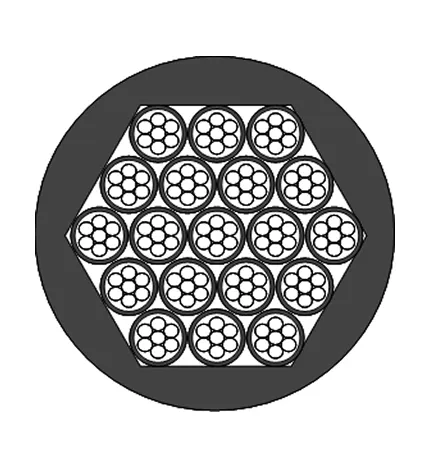

| ケーブル構成と断面 |
|
|
|
|
| ケーブル被覆外径 (mm) | 65 | 85 | 100 | 120 |
| 最小被覆厚さ (mm) | 5.0 | 5.5 | 4.5 | 5.0 |
| 規格破断荷重 (kN) | 1,827 | 3,132 | 4,959 | 7,047 |
| 規格降伏荷重 (kN) | 1,554 | 2,664 | 4,218 | 5,994 |
| 鋼材断面積 (mm²) | 970.9 | 1,664.4 | 2,635.3 | 3,744.9 |
| ケーブル単位質量 (kg/m) | 9.3 | 15.7 | 24.0 | 35.0 |
| 被覆の材質 | 高密度ポリエチレン | |||
| 被覆色 | 黒 | |||
※上記以外のケーブル構成の製作も可能です。
